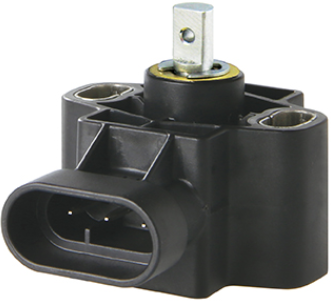

RTY28 系列霍尔效应旋转位置传感器能在恶劣的运输系统和工业应用环境中进行角度监测，并且具有价格优势。这种产品采用具有磁性偏置的霍尔效应集成电路(IC) 来检测工作范围内的驱动器转轴的旋转运动。执行器转轴的旋转使得磁铁相对IC的位置发生改变。以上导致的磁通密度改变而被转换为线性输出。感应芯片、调理及保护电路和永磁铁都被密封在符合IP67等级的坚固封装里，确保在恶劣的环境中也具有良好的耐用性。
八种测量量程50° (±25°); 60° (±30°); 70° (±35°); 90° (±45°); 120° (±60°); 180° (±90°); 270° (±135°); 360° (±180°)，可以承受一定的超量程，可满足在大部分常见的应用中使用。低电压和高电压版本涵盖了直流4.5V至直流30V的输入电压范围。大多数应用下无需连杆及支架。

应用
位置和运动检测（卡车、公共汽车、越野车、起重机、工业车辆/工程车辆/农用车辆和设备的踏板、油门、换挡手柄、方向盘、连杆和挂钩）：可用于感知这些重要组件的角位置，以节省燃油，提高设备/发动机的性能，增强安全性。
悬挂/升降位置（公共汽车、卡车）：可用于感知悬挂系统的角行程。准确的感知可验证应用系统要求的正确高度，从而辅助车辆移入/移出（障碍）、适合仓库月台的拖车高度（更快转弯和障碍）和悬挂系统的性能监控（诊断检查）。
倾斜/配平位置（船舶发动机、耕作设备）：可用于感知设备位置，帮助提供准确的报告，以便操作人员保持峰值性能，保护设备免于受损 。
工业阀门控制：可用于感知阀门位置，调节流量，让工厂达到更大通量。
HVAC 阻尼控制：可用于感知阻尼位置，调节气流，从而提高系统效率和设施使用舒适度。

主要性能
12 M 周期的产品寿命。
具有非接触式操作、超长使用寿命、低扭矩驱动、减少机械磨损等优点。
带有集成连接器的坚固的IP67 密封封装，允许在恶劣环境下使用。
汽车级EMI/EMC 测试，涵盖反极性和短路测试。
工业标准AMP端子，32 毫米安装间距。紧凑封装。
供电5±0.5 VDC or 10 to 30 VDC，输出信号为0.5-4.5V。
EMI：100 V/m,  200 MHz to 1000 MHz/ISO11452-2
EMI：5VDC supply：100 mA BCI meet ISO11452-4,   1 MHz to 200 MHz
10-30VDC supply：100 mA BCI meet ISO11452-4, 1 MHz to 400 MHz
EMC：technology higher than CE request

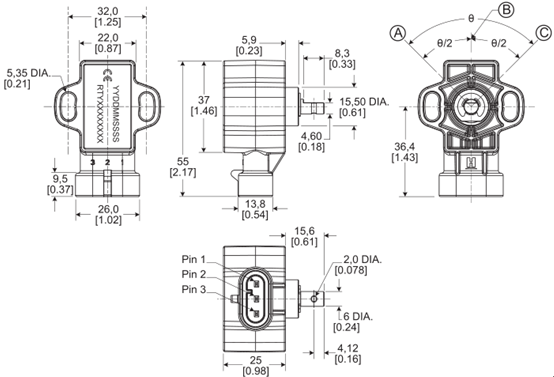

外部设计尺寸（长55 mm x 宽43 mm x 高41 mm）


规格
更多细节和型号确认，请联系我们销售团队。
